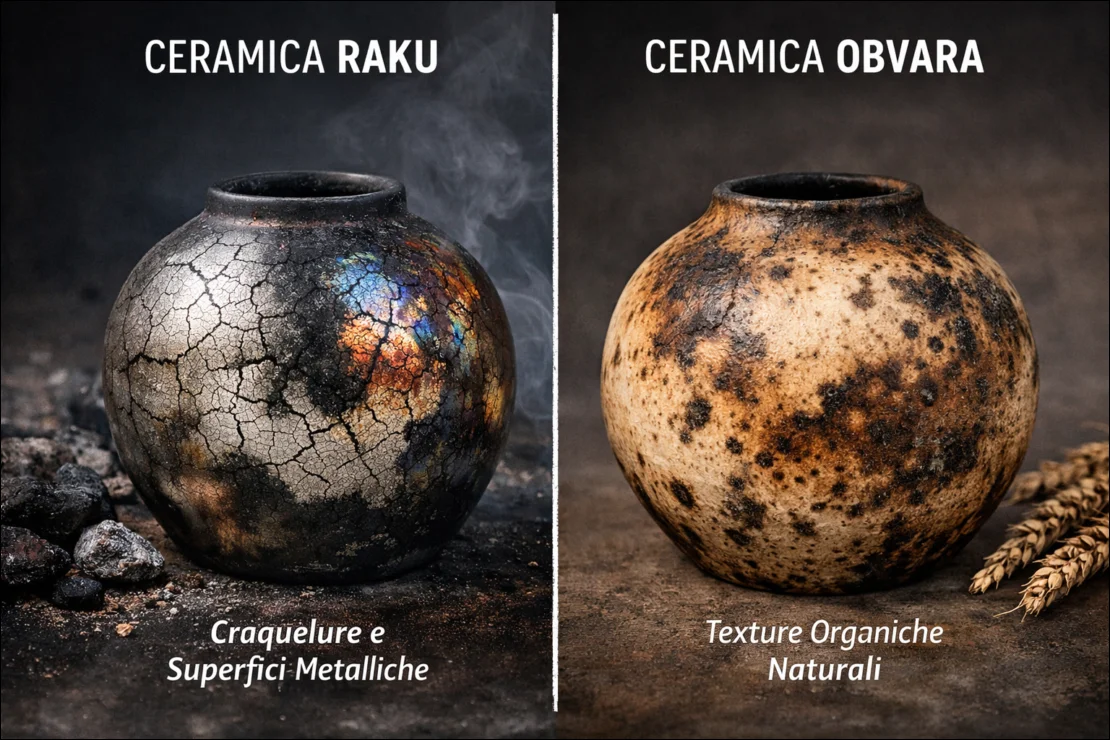

Raku Obvara

La ceramica Raku e la ceramica Obvara rappresentano due delle tecniche termiche più affascinanti e radicali nel panorama della terra cotta d'arte. Spesso accostate o confuse a causa di una fondamentale analogia operativa — l'estrazione del manufatto dal forno al picco della sua incandescenza — queste due metodologie rispondono in realtà a criteri chimici, dinamiche di trasformazione della materia e filosofie culturali diametralmente opposte.

In questa guida documentale di ceramiche.com analizziamo in modo scientifico le differenze strutturali, le curve termiche e la reattività dei rivestimenti che caratterizzano il Raku e l'Obvara, offrendo uno strumento di consultazione tecnica per designer e cultori delle tecniche di cottura alternative.

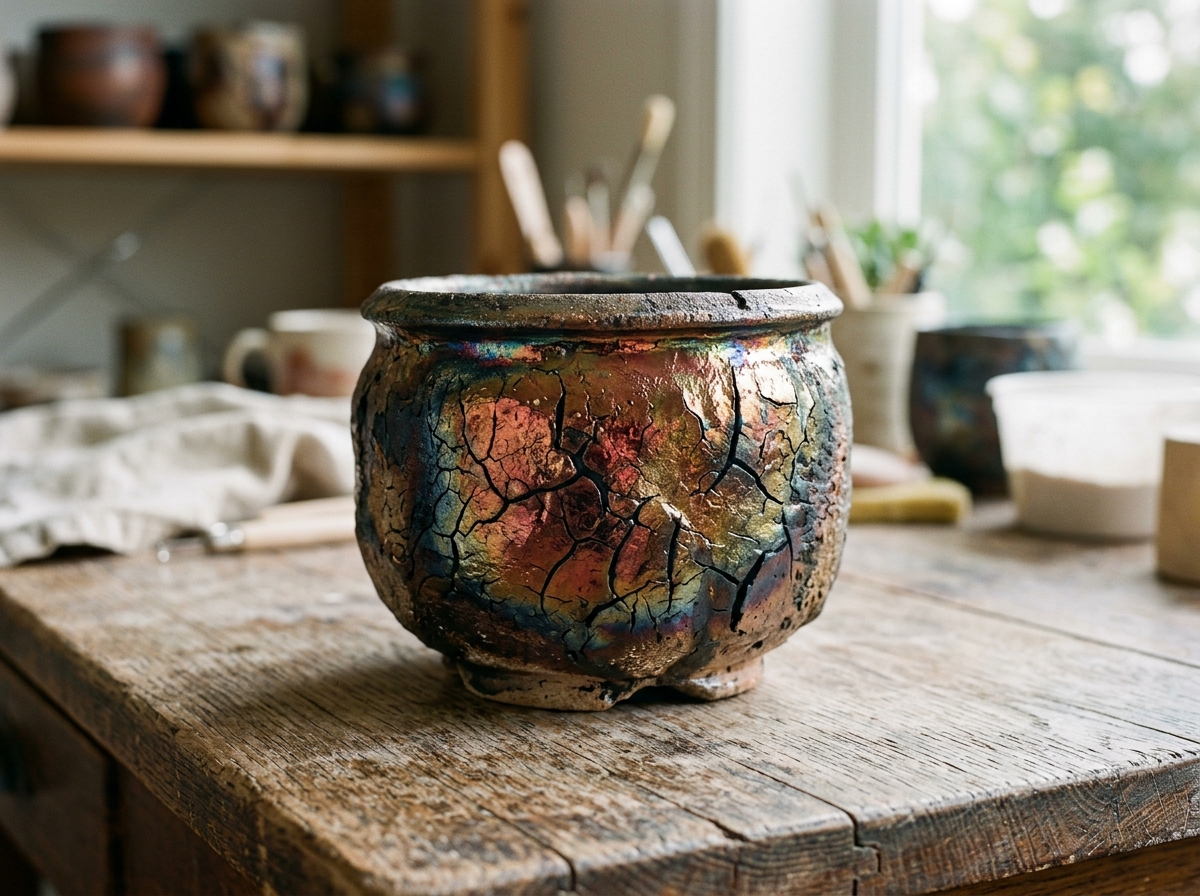

1. La Ceramica Raku: Storia, Filosofia ed Espansione Tecnica

Codificata nel Giappone del XVI secolo, la nascita della ceramica Raku è indissolubilmente legata alla figura del grande maestro del tè Sen no Rikù e all'artigiano Chojiro, capostipite della dinastia di ceramisti Raku. Il nome stesso, che significa "gioia", "comodità" o "vivere in armonia", fu concesso dall'allora sovrano del Giappone Toyotomi Hideyoshi mediante la consegna di un sigillo d'oro.

A livello filosofico, il Raku è la traduzione materica del concetto Zen di Wabi-Sabi: la ricerca dell'armonia nell'asimmetria, nella semplicità formale e nell'accettazione dell'imperfezione come testimonianza del flusso naturale del tempo. Le ciotole Raku, destinate alla cerimonia del tè (Chanoyu), venivano modellate a mano libera senza l'ausilio del tornio, per infondere in ogni pezzo un carattere irripetibile e un feeling tattile caldo, morbido e adatto alla presa cerimoniale.

Il Processo Termomeccanico

Il manufatto, precedentemente cotto a biscotto, viene rivestito con smalti speciali e inserito in un piccolo forno a riscaldamento ultrarapido. A differenza dei cicli lenti tipici della cottura della ceramica convenzionale e industriale (come nei processi di monocottura o bicottura che richiedono fino a 24 ore), la temperatura sale repentinamente fino a raggiungere il punto di fusione dello smalto, tra i 900°C e i 1000°C, in circa 30-40 minuti.

Al picco della cottura, l'artigiano apre il forno incandescente e, con lunghe pinze metalliche, estrae il pezzo. Questa fase espone l'argilla a un drastico shock termico atmosferico, provocando una repentina contrazione del rivestimento vetroso.

Il pezzo viene quindi introdotto in un contenitore ermetico contenente foglie secche, segatura o carta, che prendono fuoco all'istante a causa del calore radiante. Sigillando il contenitore, si avvia una combustione incompleta in totale assenza di ossigeno, generando un'atmosfera satura di fumo e monossido di carbonio ($CO$).

Reazioni Chimiche del Raku

• La Riduzione degli Ossidi: La carenza di ossigeno costringe l'ambiente gassoso a sottrarre atomi di ossigeno agli ossidi metallici presenti nello smalto (come l'ossido di rame, $CuO$, o l'ossido di ferro). Questa riduzione chimica fa precipitare il metallo allo stato elementare sulla superficie vetrosa, originando spettacolari riflessi metallici, iridescenze e lustri ramati o aurei: \[2CuO + CO \rightarrow Cu_2O + CO_2\] \[Cu_2O + CO \rightarrow 2Cu + CO_2\]
• Il Craquelure Strutturale (Cavillo): La differenza tra il coefficiente di dilatazione termica dello smalto e quello del corpo argilloso, unita al repentino shock termico estrattivo, genera una fitta rete di micro-fratture nello smalto (il fenomeno decorativo del cavillo o craquelè). Le particelle di carbonio elementare liberate dalla combustione penetrano in queste crepe, evidenziandole permanentemente con linee nere nette e grafiche.
• Il Supporto Carbonizzato: Nelle porzioni di argilla non smaltate, il fumo penetra nella porosità aperta del biscotto, legandosi stabilmente alle pareti dei pori e conferendo al corpo argilloso un tipico colore nero fumo opaco e vellutato.

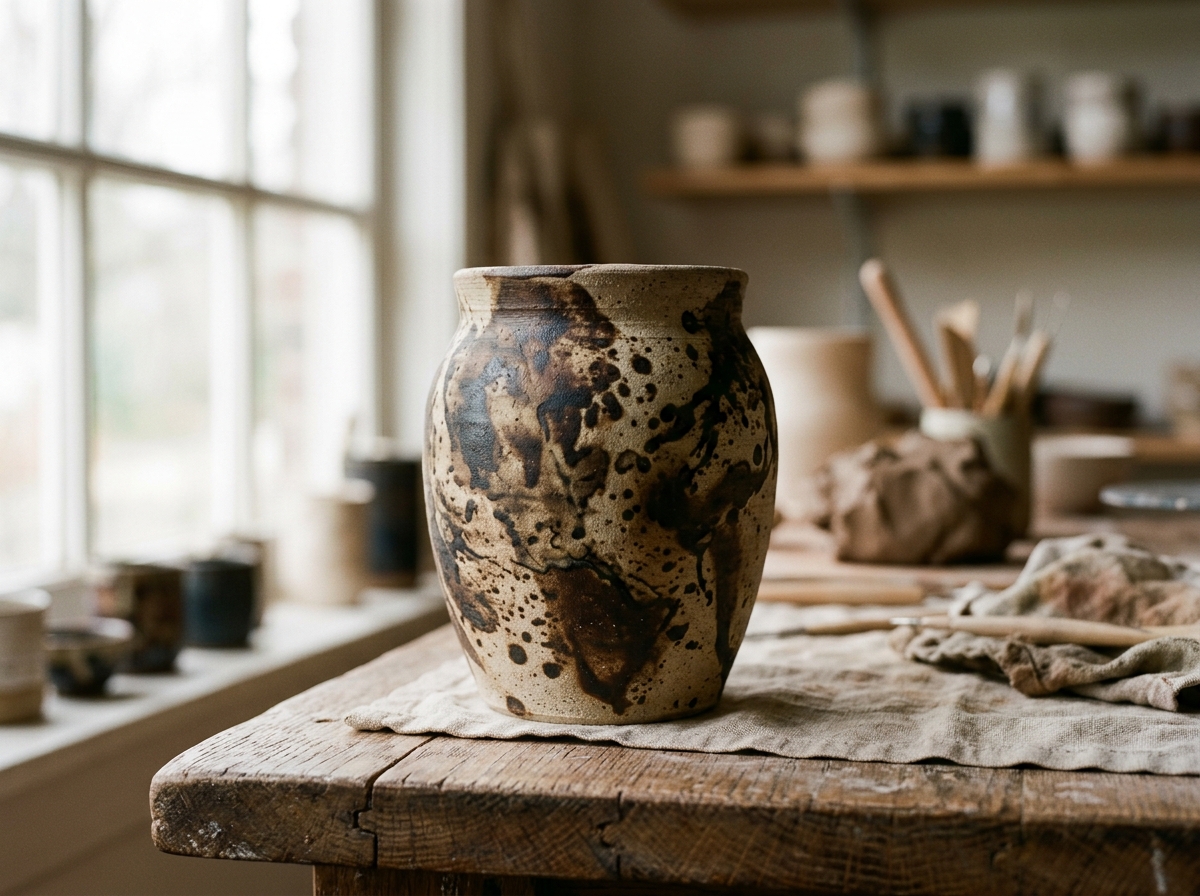

2. La Ceramica Obvara: Origini Baltiche e Tradizioni Rituali

La tecnica Obvara (nota storicamente anche come leaven pottery, scalded pottery o ceramica scottata) ha origini antichissime risalenti al XII secolo nelle regioni rurali dell'Europa orientale, in particolare in Bielorussia, Ucraina e nei Paesi Baltici. Si tratta di una tecnica contadina nata per impermeabilizzare stoviglie d'uso comune a costo zero, senza l'uso di costosi smalti vetrosi o metalli pesanti tossici.

Tradizionalmente, la preparazione e la cottura con tecnica Obvara assumevano una forte valenza magico-rituale. L'immersione del pezzo bollente nella pastella fermentata (detta zacierka o lievito) veniva considerata un momento solenne: le donne recitavano formule di benedizione e canti protettivi per scongiurare che il vaso si rompesse nello shock idrico e per augurare che i cibi conservati al suo interno rimanessero freschi. Le macchie scure e i pattern casuali creati dal pane carbonizzato venivano letti come segni divinatori o talismani in grado di proteggere la casa dagli spiriti maligni.

La Chimica della Pastella Organica e della Pirolisi

La ricetta tradizionale dell'Obvara si basa sulla fermentazione biologica di ingredienti alimentari semplici:

• Acqua tiepida: 2,5 litri
• Farina di frumento o di segale: 1 kg
• Lievito di birra (fresco o secco): 10-15 g
• Zucchero: 1 cucchiaio (per nutrire i lieviti)

La miscela viene lasciata fermentare per 2-3 giorni in un luogo caldo. Durante questo periodo, la fermentazione alcolica e lattica produce una pastella densa, acida e ricca di bolle d'anidride carbonica, caratterizzata da una specifica viscosità e reologia colloidale.

Il pezzo ceramico grezzo o brunito viene riscaldato nel forno fino a 850°C - 900°C. Una volta estratto incandescente, viene immerso direttamente nella pastella acida per 3-5 secondi e immediatamente estratto. Il calore radiante innesca una rapida pirolisi degli amidi e dei carboidrati complessi (glucosio, $C_6H_{12}O_6$), provocando la carbonizzazione istantanea della miscela a contatto con l'argilla calda: \[C_6H_{12}O_6 \xrightarrow{\Delta} 6C + 6H_2O\] La reazione fissa macule organiche casuali, dal beige chiaro al marrone terra d'ombra. Per fermare la combustione e impedire che i carboni si consumino all'aria trasformandosi in cenere grigia, il manufatto viene subito immerso in acqua fredda per congelare il pattern estetico.

3. Analisi Termomeccanica e Proprietà Fisiche

Le cotture a sbalzo termometrico come il Raku e l'Obvara impongono severe sollecitazioni ai corpi argillosi. A differenza della ceramica industriale o del gres tradizionale (che beneficiano di raffreddamenti controllati all'interno del forno per diverse ore), queste tecniche estraggono il materiale a 900°C immettendolo in aria a 20°C, con un gradiente di shock termico che può raggiungere i -1000°C/minuto.

Requisiti degli Impasti Ceramici

Per resistere a queste forze termomeccaniche distruttive che provocherebbero la rottura immediata di un'argilla comune, è obbligatorio utilizzare impasti ricchi di inerte refrattario (chamotte o grog). In genere si impiegano argille semi-refrattarie contenenti dal 30% al 40% di chamotte con granulometria grossolana (0,5 - 2 mm). I granuli di inerte fungono da barriere fisiche contro la propagazione delle micro-fratture interne generate dalla contrazione differenziale durante il raffreddamento rapido.

Confronto delle Proprietà dei Materiali

Le prove fisiche eseguite sui corpi ceramici cotti con queste metodologie evidenziano le seguenti caratteristiche strutturali:

• Porosità Aperta e Assorbimento d'Acqua: A causa delle basse temperature di cottura (900°C), il corpo argilloso non raggiunge la greificazione (vetrificazione dei pori). L'assorbimento d'acqua si attesta tra l'8% e il 15% per il Raku e tra il 6% e il 12% per l'Obvara. L'Obvara presenta un assorbimento leggermente inferior poiché i pori superficiali sono in parte ostruiti dai residui carboniosi colloidali della pastella bruciata, che agisce come un blando sigillante organico naturale.
• Resistenza Meccanica alla Flessione (Modulo di Rottura): Entrambe le tecniche restituiscono manufatti a bassa resistenza strutturale rispetto al gres porcellanato. Il Raku si attesta su valori di 15-22 MPa, mentre l'Obvara raggiunge i 18-25 MPa grazie alla brunitura preliminare della superficie che ne compatta lo strato corticale prima della cottura.

Matrice Comparativa delle Variabili Tecniche

4. Criteri di Utilizzo e Limitazioni nel Design Moderno

Nel campo dell'interior design contemporaneo e dell'architettura di lusso, il Raku e l'Obvara sono apprezzati come finiture esclusive per elementi scultorei, rivestimenti murali d'accento e oggettistica d'arte. Tuttavia, le loro proprietà chimico-fisiche impongono precise limitazioni d'uso:

Idoneità all'Uso Esterno

Nessuna delle due tipologie ceramiche può essere posata all'esterno in climi freddi. La cospicua porosità aperta dell'argilla permette l'assorbimento capillare dell'umidità atmosferica. In caso di gelate, l'acqua intrappolata nei pori aumenta di volume del 9%, esercitando una pressione idraulica interna superiore alla resistenza a trazione dell'impasto. Ciò determina fenomeni di spalling (distacco parziale o totale del rivestimento vetroso) e la disgregazione strutturale del corpo argilloso. Entrambe le tecniche sono pertanto destinate rigorosamente agli ambienti indoor riscaldati.

Sicurezza Alimentare

A dispetto dell'origine storica (la ciotola da tè nel Raku e le stoviglie popolari nell'Obvara), i manufatti moderni cotti con queste tecniche non sono considerati idonei al contatto con alimenti o bevande secondo le attuali normative europee (Reg. CE 1935/2004):

• Raku: Gli smalti a bassa temperatura contengono spesso alte percentuali di metalli pesanti (rame, cobalto, piombo) usati come coloranti e fondenti. A contatto con liquidi acidi (succhi, vino, aceto), i metalli si solubilizzano migrando nel cibo. Inoltre, le micro-crepe del craquelure trattengono residui organici favorendo la proliferazione batterica.
• Obvara: L'assenza di vetrificazione rende il vaso poroso. Qualsiasi liquido vi venga versato penetra nel corpo argilloso, provocando infiltrazioni, macchie esterne e la decomposizione dei residui all'interno della struttura della ceramica.

Trattamenti e Sigillanti Protettivi

Per superare in parte i limiti di assorbimento e stabilizzare le tracce di fumo e carbonio (che sui pezzi Obvara non protetti tendono a sbiadire nel tempo sotto l'azione dei raggi UV o dei lavaggi), i designer applicano trattamenti idro-oleorepellenti post-cottura:

• Cere Naturali: L'applicazione a caldo di cera d'api o cera carnauba fonde all'interno dei pori aperti, creando uno strato impermeabile e intensificando la saturazione cromatica delle sfumature bruciate dell'Obvara.
• Sigillanti Silossanici: Per i pannelli decorativi da parete, si utilizzano impregnanti a base di silossani che penetrano in profondità senza alterare l'aspetto opaco o lucido della ceramica, bloccando l'assorbimento d'acqua ed evitando fioriture saline o degradazioni dovute all'umidità.

Domande Frequenti (FAQ)
